De forma semelhante aos dois exemplos anteriores, o exemplo a seguir propõe uma viga engastada em uma das extremidades e na outra a aplicação de uma carga concentrada. Neste caso, porém, a carga é dada em Newtons e a viga é subdividida em três segmentos com comprimentos iguais, porém com variações nas espessuras e alturas. Novamente, o objetivo é a diminuição da massa da viga com a restrição da tensão máxima do aço.

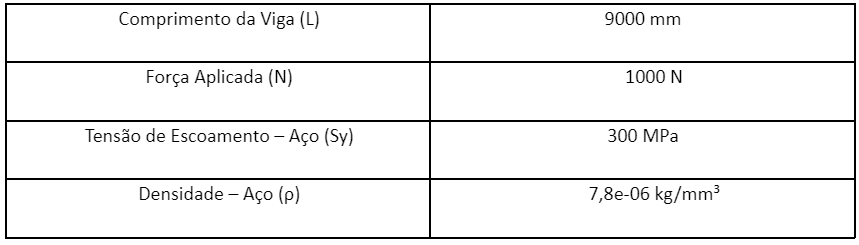

Dados do modelo

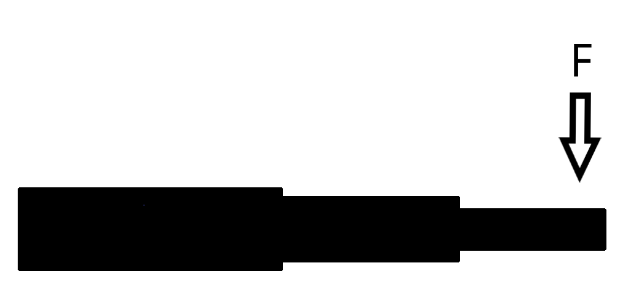

Esquema básico da viga

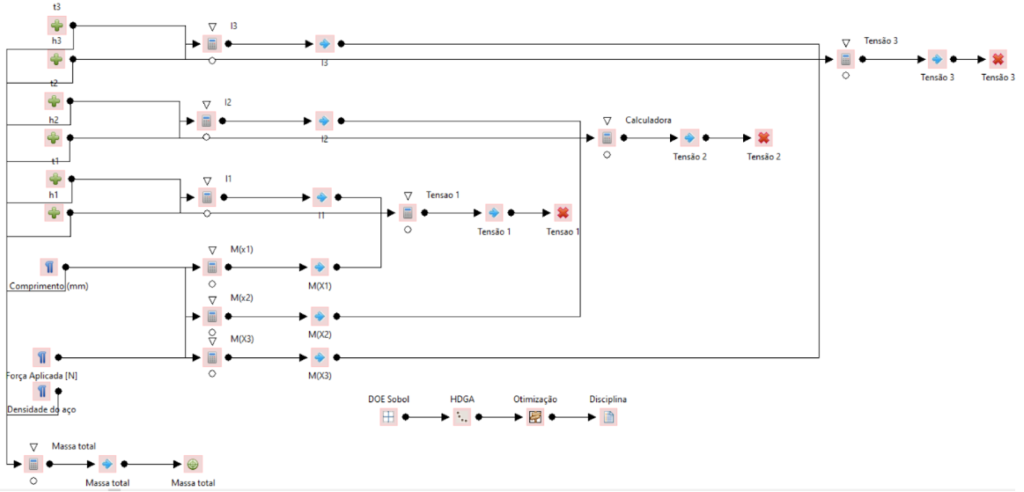

Neste exemplo optou-se pela utilização do DOE Sobol ao invés do DOE Random, visando um conjunto inicial melhor distribuído ao longo do espaço das variáveis de projeto. Já para o processo de otimização, foi utilizado o algorítimo HDGA.

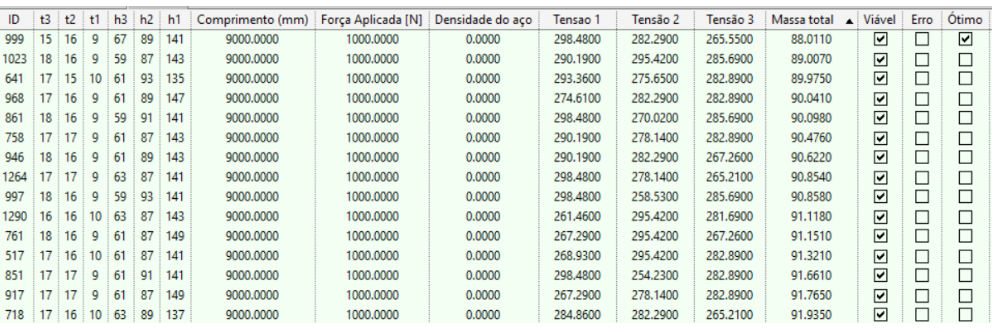

Nota-se que no resultado ótimo as tensões possuem ainda uma certa distância da tensão de escoamento, isso se deve à interrupção do processo (após cerca de 1400 iterações).
